Bombas de engrenagens – Precisão, eficiência, durabilidade

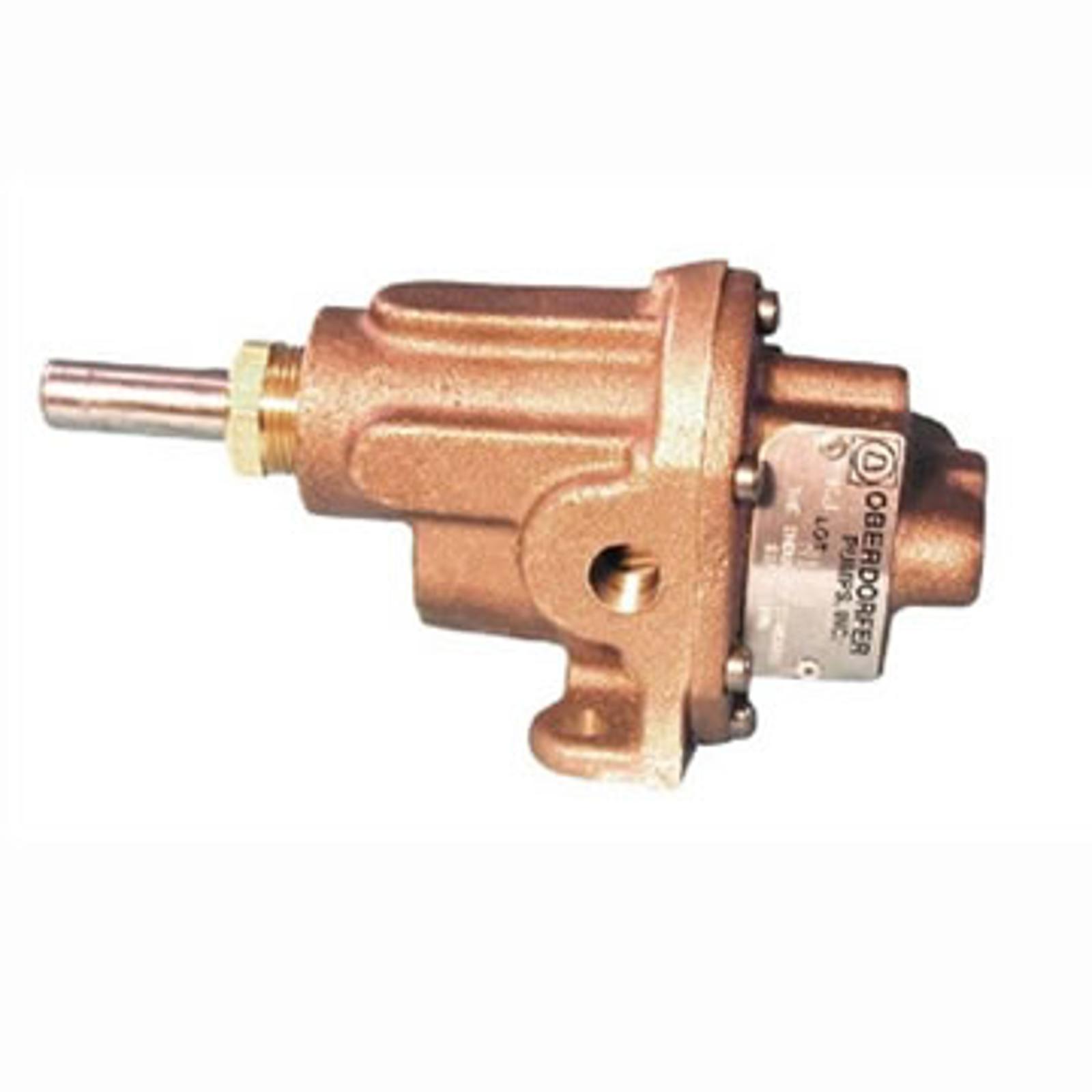

A Oberdorfer pode não ter inventado as bombas de engrenagens, mas pode-se dizer que as aperfeiçoamos. Fundada em nossa linha de bombas de engrenagens de bronze, a Oberdorfer continua a liderar o setor em qualidade e inovação.

As bombas de engrenagens são uma solução comprovada para o transporte de líquidos em muitos setores. Em nossa oferta, você encontrará bombas de engrenagens de alta qualidade adaptadas a várias condições de trabalho e tipos de meios.

As engrenagens helicoidais, que são cortadas em ângulo em relação à face da engrenagem, permitem um maior contato do material, resultando em uma melhor faixa hidráulica e uma operação mais silenciosa. Enquanto alguns fabricantes oferecem algumas variações, a Oberdorfer tem uma seleção completa de estilos e modelos, que incluem:

  • Bombas de engrenagem externas
  • Bombas de engrenagem com montagem em pedestal
  • Bombas de engrenagem acionadas por embreagem
  • Bombas de engrenagem com montagem em motor

Como funcionam as bombas de engrenagens?

Uma bomba de engrenagem funciona girando duas engrenagens que sugam o líquido e o bombeiam de forma contínua e uniforme. Graças à sua construção simples e alta confiabilidade, elas são ideais para aplicações que exigem precisão e repetibilidade.

Existem dois designs básicos: interno ou externo. As bombas de engrenagem internas são normalmente projetadas com uma engrenagem dentro de outra, com ambas girando da mesma maneira, sendo que a engrenagem externa aciona a engrenagem interna (ou intermediária). As bombas de engrenagem externas apresentam duas engrenagens do mesmo tamanho, girando em direções opostas uma à outra, empurrando o líquido para ambos os lados antes de se juntarem novamente na saída.

As engrenagens saem da malha, criando um volume em expansão no lado de entrada da bomba. O líquido flui para dentro da cavidade e é preso pelos dentes da engrenagem giratória.

O líquido circula pelo interior da carcaça nos espaços entre os dentes e a carcaça – ele não passa entre as engrenagens.

Por fim, o engate das engrenagens força o líquido a passarpela porta de saída sob pressão.

Bombas de engrenagens: fluxo confiável para fluidos de alta viscosidade e agressivos

As bombas de engrenagens têm um bom desempenho no bombeamento de fluidos e óleos de alta viscosidade. Elas também são comumente usadas para bombear líquidos agressivos, bem como resinas, produtos químicos, óleos, tintas, solventes, produtos alimentícios e muito mais. As engrenagens rotativas evacuam todo o ar da linha de sucção e forçam o líquido para dentro da bomba, permitindo capacidades de autoescorvamento. As bombas de engrenagens são capazes de lidar com pressões moderadas a altas, temperaturas baixas a altas e uma variedade de taxas de fluxo e altas capacidades devido ao seu design geral..

External Gear Pump - How it works

Simplifique seu processo de seleção de bombas

Nosso gráfico de seleção de bombas Oberdorfer facilita a comparação entre modelos, taxas de fluxo, capacidades de pressão e requisitos de potência em diferentes condições operacionais. Essa ferramenta útil irá guiá-lo na escolha da bomba certa para sua aplicação específica.

Oberdorfer Pump Selection Chart

Tudo sobre as bombas de engrenagem

As bombas de engrenagem são um dos tipos mais populares de bombas de deslocamento positivo. Elas geralmente são compactas e possuem um número mínimo de peças móveis.

Elas utilizam engrenagens, às vezes chamadas de rodas dentadas rotativas, para transferir fluidos. As duas engrenagens formam uma vedação e criam uma sucção no lado de entrada; o fluido é aspirado para dentro da bomba, e então as engrenagens giram para deslocar o líquido até a saída. À medida que as engrenagens giram, elas se separam no lado de entrada da bomba, criando um vácuo e uma sucção que são preenchidos pelo fluido.

Existem dois projetos básicos: interno ou externo. As bombas de engrenagens internas geralmente são projetadas com uma engrenagem dentro de outra engrenagem, ambas girando no mesmo sentido, sendo que a engrenagem externa aciona a engrenagem interna (ou intermediária). As bombas de engrenagens externas possuem duas engrenagens do mesmo tamanho, girando em sentidos opostos, impulsionando o líquido de cada lado antes de se unirem na saída.

As bombas de engrenagem funcionam bem para bombear fluidos e óleos de alta viscosidade. Também são amplamente utilizadas para bombear líquidos agressivos, bem como resinas, produtos químicos, óleos, tintas, solventes, alimentos e muito mais. As engrenagens rotativas expulsam o ar presente na linha de sucção e forçam o líquido a entrar na bomba, o que lhes confere capacidade de autoescorvamento. Graças ao seu design geral, as bombas de engrenagem são capazes de suportar pressões moderadas a altas, temperaturas baixas a elevadas, além de uma ampla faixa de vazões e capacidades elevadas.

Em muitos casos, as bombas de engrenagem são compactas e econômicas. Sua vazão regular e constante faz delas uma solução ideal para aplicações onde dosagem precisa, volume exato e saída em alta pressão são importantes.
